基礎プログラミングII第6回

tgifはドロー系のソフトである。ドロー系ソフトとは線や四角、円などのパーツを組み合わせて図形描画を行うソフトである。パワーポイントで図形を描画するのと同じ要領である。

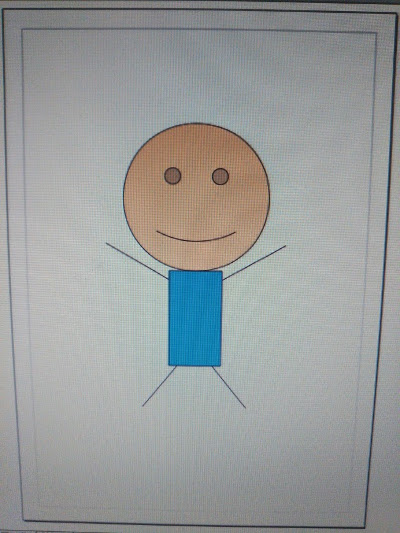

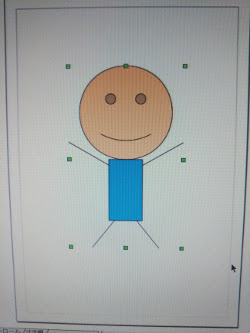

Tgifではこんな絵を描くことができる。

起動と終了

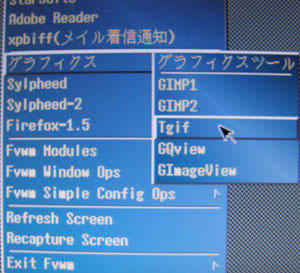

tgif起動方法

デスクトップで左クリックをしてルートメニューを出し、[グラフィクス]→[tgif]で起動

終了はtgif画面でCtrl+qまたは、メニューバーのFileからQuit

メニュー

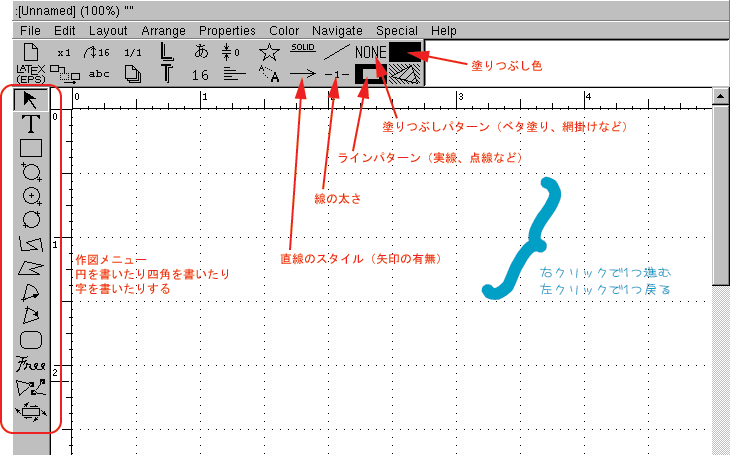

tgifのメニュー構成

左側のボタンが図形を描画するための作図メニュー、上部のボタンが塗りつぶしパターンや塗りつぶし色、線の太さなどの書式設定メニューとなる。

各メニューの詳細は、Tgifの使い方のページ（外部ページ）を確認のこと。

作図方法

図形の描き方

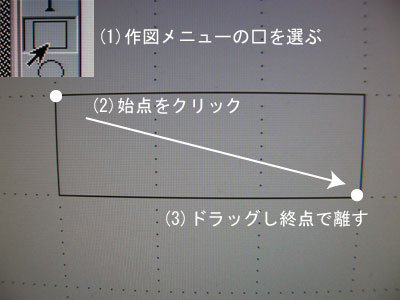

まず、四角を書いてみよう。
作図メニューの□を選択後、図形の始点をクリックし、そのままドラッグして終点で離す。
すると左の図のように四角形が書ける。このままでは、塗りつぶしがされていないので、次に塗りつぶして色をつけてみる。

図形の描き方

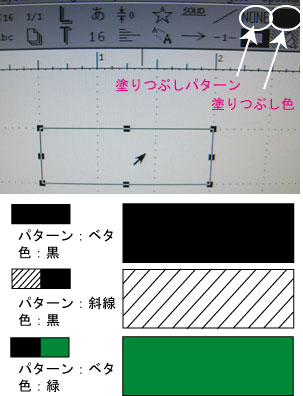

作図メニュー「矢印」を選択して図形をクリックすると、左図のように周囲に■が表示され、選択した状態になる。
選択後、左図の「塗りつぶしパターン」と「塗りつぶし色」の設定を変更する。
初期状態では、塗りつぶし色は黒であるが、塗りつぶしパターンがNONE（＝なし）になっているため、塗りつぶしが行われていない。
「塗りつぶしパターン」「塗りつぶし色」ともに左クリックで設定値を変えることができる（右クリックで戻る）。

図形の描き方

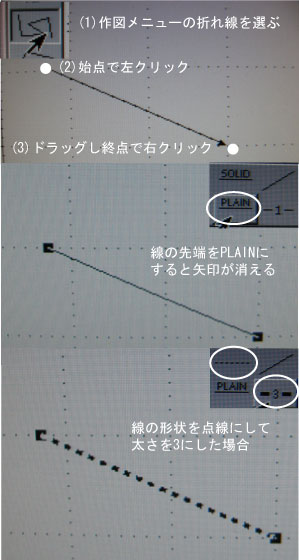

次に直線を描いてみる。
作図メニューの「折れ線」を選び、始点で左クリックをしてそのままドラッグし、終点で右クリックをすると直線が引かれる。ただし、初期設定では先端が矢印になっている。
直線を選択後、「先端部の設定」ボタンを押してPLAINにすると、矢印から通常の直線に変わる。
さらに、線の形状ボタンで点線にしたり、太さ指定ボタンで線の太さを変えることもできる。

日本語を入力する方法

左側の作図メニューでT（Text）を選び、ドローエリア内の文字を配置したい場所をクリックする（後で移動できるので適当な位置でよい）。その後Ctrl+SPCを押すと、knput2（日本語入力窓）が起動する。アルファベットを先に入力してしまうと英語フォントに切り替わってしまい、Ctrl+SPCを押してもkinput2が起動しない。うまくいかない場合は、Fontメニューで日本語フォントであるRyuminかGothicを選択してからCtrl+SPCを押す。なお、Fontメニューはドローエリア内でマウスの中ボタンをクリックすると出現する。

日本語入力のOFFは、SHIFT+SPC

Ctrl+SPCを押したときに

There is no Selection Owner of _JAPANESE_CONVERSION_

というエラーが出るときは、kinput2が落ちている。ktermから

sime{c1xxxxx}% kinput2 &[Return]

とすると、kinput2が使えるようになる。

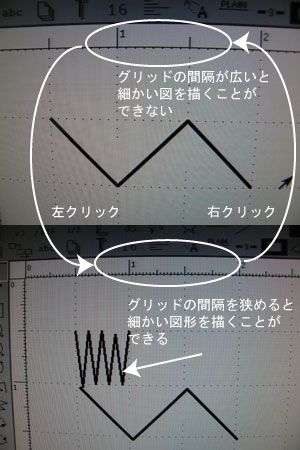

グリッドの変更

グリッドの間隔を狭くすることで、細かい図を書くことができる。グリッドの目盛上で左クリックすると間隔が狭くなり、右クリックで広くなる。

保存

作成した画像の保存方法は2種類ある。obj形式で保存をした場合、tgifでしか開くことが出来ないが、書き足したり書き直したりすることができる。png形式はWebページに掲載可能な形式だが、一旦保存をすると、その後の修正はできない。また、最初にobj形式で保存をしないとpng形式での保存はできない。

obj形式:画像の修正可。Webページへの掲載可。
- メニューのFileからSaveを選択。拡張子は.objとなる。tgifでしか開くことができない。
- Saveを選ぶと灰色の四角いポップアップメッセージが表示するが、それが保存画面。その灰色の四角の中央のファイル名を入力（一見すると、保存画面と分からないので注意）
- ファイル名をhoge.objにしたい場合、「hoge」のみ入力すればよい。「hoge.obj」という名前を入力して保存すると、「hoge.obj.obj」というファイル名になってしまう
png形式:画像の修正不可。Webページへの掲載可。
- 右の図の黄色の丸印の出力形式ボタンをクリックして、PNGを選択後、メニューのFileからPrintを選択。拡張子は.pngとなる。ファイルをpublic_html内に保存すればWebページに掲載することができる。

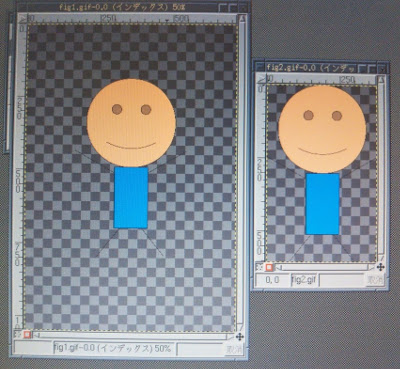

- png形式で保存をしたファイルは、tgifでは開くことができない。GIMPで開く。
